Sơ đồ lắp đặt hệ thống khí nén tiêu chuẩn

Bạn vừa đầu tư một chiếc máy nén khí trục vít đắt tiền? Bạn nghĩ rằng chỉ cần cắm điện và nối ống là xong? Đó là một sai lầm “chết người” mà rất nhiều doanh nghiệp gặp phải.

Thực tế tại MPV Group, chúng tôi đã chứng kiến không ít nhà máy dù sở hữu máy nén khí xịn nhưng hệ thống vẫn hoạt động kém hiệu quả: Khí đầu ra lẫn nhiều nước, áp suất tụt không phanh ở cuối xưởng, hay máy nén khí liên tục báo lỗi nhiệt độ cao. Nguyên nhân gốc rễ nằm ở Sơ đồ lắp đặt hệ thống khí nén chưa chuẩn và thiết kế phòng máy sai quy cách.

Bài viết này, đội ngũ kỹ thuật của MPV Group sẽ chia sẻ tường tận về sơ đồ lắp đặt chuẩn, cũng như những nguyên tắc “bất di bất dịch” để hệ thống khí nén của bạn vận hành bền bỉ, tiết kiệm điện năng.

Tại sao cần tuân thủ sơ đồ lắp đặt chuẩn?

Trước khi đi vào chi tiết, hãy hiểu rằng hệ thống khí nén không chỉ có mỗi máy nén. Nó là một chuỗi dây chuyền gồm: Máy nén -> Bình chứa -> Xử lý khí (Sấy/Lọc) -> Đường ống -> Thiết bị sử dụng.

Nếu bạn lắp sai thứ tự hoặc chọn sai tiết diện đường ống, bạn sẽ đối mặt với:

• Lãng phí điện năng: Máy phải chạy tải nhiều hơn để bù đắp áp suất bị mất.
• Tuổi thọ thiết bị giảm: Máy sấy khí bị quá tải nước, lọc khí nhanh tắc.
• Chất lượng khí tệ: Khí nén đi vào máy móc sản xuất vẫn còn nước và dầu, gây hỏng thiết bị đầu cuối (xy lanh, van từ…).

Sơ đồ lắp đặt hệ thống khí nén phổ biến nhất hiện nay

Tùy vào yêu cầu chất lượng khí (có dầu hay không dầu, độ khô bao nhiêu), chúng ta sẽ có các biến thể khác nhau. Tuy nhiên, sơ đồ tiêu chuẩn mà MPV Group khuyến nghị cho 90% nhà máy sản xuất công nghiệp thông thường là:

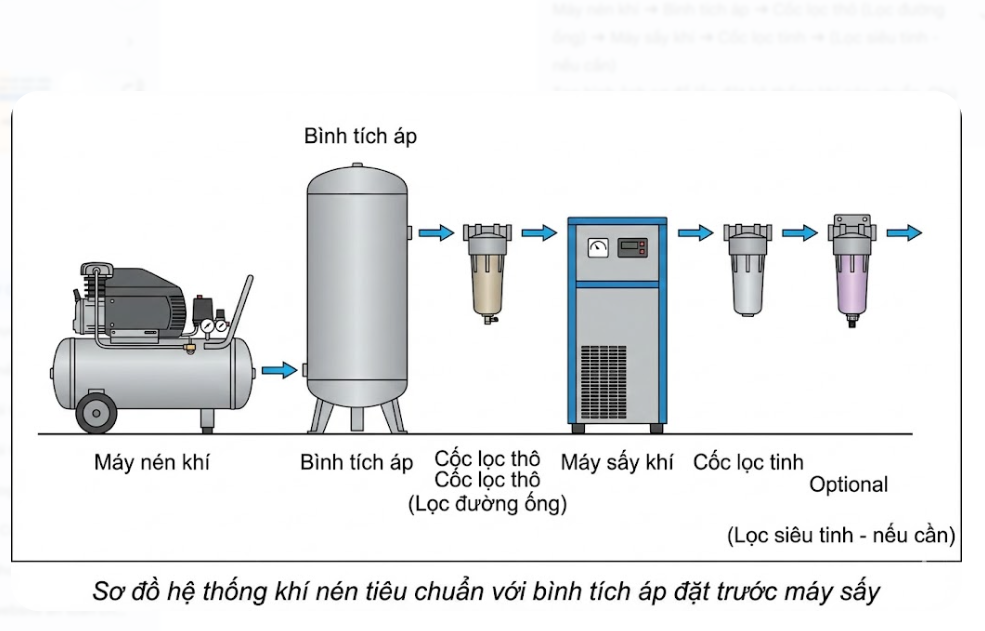

Máy nén khí ➔ Bình tích áp ➔ Cốc lọc thô (Lọc đường ống) ➔ Máy sấy khí ➔ Cốc lọc tinh ➔ (Lọc siêu tinh – nếu cần)

Tại sao lại sắp xếp theo thứ tự này?

Hãy cùng phân tích vai trò của từng vị trí:

1. Máy nén khí (Air Compressor): Tạo ra khí nén ở nhiệt độ cao (khoảng 80-100 độ C) và lẫn nhiều hơi nước bão hòa.
2. Bình tích áp (Air Tank):
   • Tại sao lắp ngay sau máy nén? Khí nén đi ra từ máy nén có nhiệt độ cao và áp lực dao động. Bình tích áp lúc này đóng vai trò như một bộ làm mát sơ bộ (giảm nhiệt độ khí) và ngưng tụ được một lượng lớn nước (khoảng 50-60%) xuống đáy bình trước khi khí đi vào máy sấy.
   • Nếu lắp Bình tích áp sau Máy sấy, máy sấy sẽ phải gánh toàn bộ lượng nước nóng và hơi ẩm, dẫn đến quá tải và sấy không khô.
3. Lọc thô (Pre-filter): Loại bỏ bụi bẩn kích thước lớn và một phần dầu/nước để bảo vệ giàn trao đổi nhiệt của máy sấy.
4. Máy sấy khí (Air Dryer): Hạ nhiệt độ điểm sương để tách phần hơi nước còn lại ra khỏi khí nén.
5. Lọc tinh (Fine filter): Loại bỏ bụi mịn và dầu sau khi khí đã được sấy khô, đảm bảo khí sạch trước khi ra đường ống chính.

Các biến thể sơ đồ lắp đặt khác

Không phải lúc nào sơ đồ trên cũng đúng tuyệt đối. Tại MPV Group, chúng tôi linh hoạt điều chỉnh dựa trên nhu cầu khách hàng:

Sơ đồ cho hệ thống yêu cầu khí sạch tuyệt đối (Y tế, Thực phẩm, Điện tử)

Với các ngành này, chỉ dùng máy nén khí trục vít không dầu (Oil-free) là chưa đủ. Sơ đồ cần bổ sung thêm:

• Máy sấy khí hấp thụ (Desiccant Dryer): Lắp sau máy sấy tác nhân lạnh để đưa điểm sương xuống âm (-40 độ C đến -70 độ C).
• Tháp than hoạt tính: Để khử mùi hôi của dầu (nếu dùng máy có dầu) hoặc mùi lạ.

Sơ đồ có đường By-pass (Đường tránh)

Đây là nguyên tắc “sống còn” khi lắp đặt. Tại mỗi vị trí của cốc lọc, máy sấy, hay bình chứa, MPV Group luôn thiết kế một đường ống đi tắt (By-pass) kèm van khóa.

• Mục đích: Khi bạn cần thay lõi lọc, sửa chữa máy sấy, bạn chỉ cần mở van By-pass và đóng van thiết bị. Nhà máy vẫn có khí để chạy (dù chất lượng giảm tạm thời) mà không cần dừng toàn bộ dây chuyền sản xuất.

Năm (05) nguyên tắc “Vàng” khi thi công phòng máy nén khí

Có sơ đồ chuẩn là điều kiện cần, nhưng thi công đúng mới là điều kiện đủ. Dưới đây là những kinh nghiệm xương máu của MPV Group:

Nguyên tắc 1: Nhiệt độ phòng máy là kẻ thù số 1

Máy nén khí giải nhiệt bằng gió, nó hút gió từ môi trường để làm mát dầu. Nếu phòng máy bí bách, khí nóng thải ra quẩn lại trong phòng, nhiệt độ môi trường lên tới 45-50 độ C thì máy sẽ dừng hoạt động (Trip) vì quá nhiệt.

• Giải pháp: Phải có hệ thống thông gió. Cần lắp ống tôn (ống duct) để dẫn khí nóng từ quạt làm mát của máy nén thải trực tiếp ra ngoài trời. Cửa hút gió tươi phải đủ lớn và đặt ở vị trí thấp, đối diện với quạt hút.

Nguyên tắc 2: Sàn máy và khoảng cách bảo dưỡng

Đừng nhét máy vào một góc tường chật hẹp!

• Khoảng cách tối thiểu từ máy đến tường hoặc giữa các máy phải là 0.8m – 1m.
• Tại sao? Để kỹ thuật viên của MPV Group có không gian mở cửa máy, thay lọc dầu, vệ sinh két giải nhiệt định kỳ. Nếu quá chật, việc bảo dưỡng sẽ cực kỳ khó khăn, dẫn đến lười bảo dưỡng và máy nhanh hỏng.

Nguyên tắc 3: Chọn đường kính ống khí nén (Tránh tụt áp)

Một sai lầm phổ biến là dùng ống quá nhỏ để tiết kiệm chi phí.

• Nếu đường ống quá nhỏ, ma sát lớn sẽ làm áp suất cuối đường ống bị tụt (Ví dụ: Tại máy là 8 bar, nhưng ra đến xưởng chỉ còn 6 bar). Lúc này bạn lại phải tăng áp máy nén lên, gây tốn điện vô ích.
• Công thức kinh nghiệm của MPV: Với máy 22kW dùng ống tối thiểu DN25 (34mm), máy 37kW dùng ống DN40 (48mm), máy 55-75kW dùng ống DN50-65 (60-76mm).
• Nên thiết kế đường ống trong nhà xưởng dạng Mạch vòng (Loop) thay vì mạch cụt, để áp suất tại mọi điểm lấy khí đều ổn định như nhau.

Nguyên tắc 4: Tuyệt đối không dùng ống nhựa PVC

Đây là cảnh báo an toàn nghiêm trọng. Ống nhựa PVC dán keo không chịu được nhiệt độ cao và áp suất thay đổi liên tục của khí nén. Sau một thời gian, nhựa bị giòn và có thể nổ vỡ, các mảnh nhựa bắn ra gây nguy hiểm cho công nhân.

• Khuyên dùng: Ống thép mạ kẽm, ống thép đen hàn, hoặc tốt nhất là ống nhôm định hình và ống Inox (nếu có điều kiện).

Nguyên tắc 5: Hệ thống thoát nước ngưng tụ

Mỗi ngày, một hệ thống máy nén khí 50HP có thể thải ra hàng chục lít nước.

• Đừng để nước chảy lênh láng ra sàn phòng máy.
• Hãy lắp đặt các van xả nước tự động (Auto-drain) tại đáy bình tích áp, đáy cốc lọc và đáy máy sấy. Dẫn toàn bộ nước thải này về hố thu gom xử lý (vì nước này có lẫn dầu, không được xả thẳng ra môi trường).

Bảng kiểm tra nhanh (Checklist) trước khi nghiệm thu lắp đặt

Để giúp quý khách hàng dễ dàng giám sát đơn vị thi công, MPV Group cung cấp bảng checklist này:

Tại sao nên chọn MPV Group làm đơn vị tư vấn & lắp đặt?

Việc lắp đặt hệ thống khí nén không chỉ đơn giản là “thợ ống nước” nào cũng làm được. Nó đòi hỏi kiến thức về nhiệt động lực học, lưu lượng dòng chảy và cơ điện.

Tại MPV Group, chúng tôi không chỉ bán máy nén khí, chúng tôi cung cấp Giải pháp tổng thể:

1. Khảo sát tận nơi: Đo đạc thực tế, tính toán lưu lượng khí tiêu thụ để chọn công suất máy và tiết diện ống chính xác nhất.
2. Thiết kế 3D: Lên bản vẽ bố trí phòng máy (Layout) để khách hàng hình dung trước khi thi công.
3. Vật tư tiêu chuẩn: Cam kết không dùng ống nhựa, sử dụng phụ kiện van vòi chất lượng cao để tránh rò rỉ khí (Rò rỉ 1 lỗ 3mm có thể làm bạn mất hàng triệu tiền điện mỗi tháng).
4. Bảo hành hệ thống: Không chỉ bảo hành máy, chúng tôi bảo hành cả mối hàn, đường ống mà chúng tôi thi công.

Kết luận

Một sơ đồ lắp đặt chuẩn là nền móng vững chắc cho 10-20 năm hoạt động ổn định của nhà máy. Đừng vì tiết kiệm một chút chi phí vật tư hay thuê đơn vị thi công thiếu kinh nghiệm mà phải trả giá bằng việc máy hỏng liên tục và hóa đơn tiền điện tăng cao.

Hy vọng bài viết này đã giúp bạn nắm rõ các nguyên tắc cốt lõi trong lắp đặt hệ thống khí nén. Nếu bạn cần tư vấn thiết kế phòng máy, tính toán đường ống hay thuê máy nén khí, hãy liên hệ ngay với MPV Group.
