Cấu tạo van 1 chiều máy nén khí và nguyên lý hoạt động chi tiết
Trong hệ thống máy nén khí, van 1 chiều (check valve) là một chi tiết nhỏ nhưng đóng vai trò cực kỳ quan trọng. Nhiều người chỉ biết rằng van này giúp “chặn khí không bị hồi ngược”, nhưng thực tế cấu tạo và cơ chế hoạt động của van 1 chiều còn phức tạp hơn nhiều.
Với hơn 10 năm kinh nghiệm cung cấp, lắp đặt và bảo trì máy nén khí công nghiệp, MPV Group sẽ giúp bạn hiểu chi tiết về cấu tạo, nguyên lý, cách kiểm tra và bảo dưỡng van 1 chiều, từ đó đảm bảo hệ thống khí nén vận hành ổn định, tiết kiệm điện và an toàn tuyệt đối.
Van 1 chiều máy nén khí là gì?
Van 1 chiều là thiết bị cơ khí cho phép dòng khí chỉ đi theo một hướng duy nhất, và ngăn không cho khí nén chảy ngược lại về phía máy nén.
Trong hệ thống khí nén, van này thường được lắp tại đường ống giữa đầu nén và bình chứa khí (bình tích áp).
Nói cách khác, khi máy nén hoạt động, van mở để khí nén đi vào bình chứa; khi máy dừng, van tự động đóng để khí trong bình không thoát ngược về đầu nén — giúp bảo vệ mô-tơ, đầu nén và tránh mất áp lực trong hệ thống.
Ứng dụng phổ biến trong
- Máy nén khí trục vít (screw compressor)
- Máy nén khí piston
- Hệ thống khí nén trung tâm trong nhà máy sản xuất
- Đường ống khí có nhiều máy chạy song song

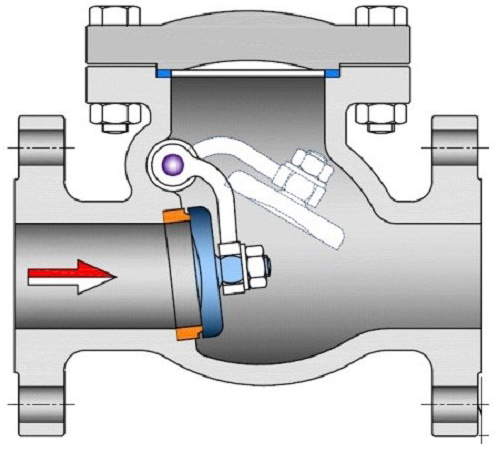

Cấu tạo van 1 chiều máy nén khí chi tiết
Cấu tạo của van 1 chiều tưởng đơn giản, nhưng lại là sự kết hợp tinh tế giữa cơ khí chính xác và nguyên lý áp suất khí động học.
Tùy theo từng dòng máy nén khí (piston hay trục vít), thiết kế của van có thể khác nhau đôi chút, nhưng nhìn chung cấu tạo van 1 chiều máy nén khí gồm các bộ phận chính sau:
1. Thân van
Được chế tạo bằng đồng thau, thép mạ kẽm hoặc inox, chịu áp lực cao và nhiệt độ lớn. Thân van có hai cửa – vào và ra, được ren hoặc nối bích để lắp vào đường ống khí.
2. Lò xo đàn hồi
Lò xo có nhiệm vụ giữ van ở trạng thái đóng khi không có áp lực khí, đồng thời giúp van phản ứng nhanh khi áp suất thay đổi. Lò xo thường được làm bằng thép không gỉ hoặc thép carbon cứng, có độ đàn hồi cao và tuổi thọ lâu dài.
3. Đĩa van hoặc bi van
Đây là bộ phận đóng/mở dòng khí, chuyển động theo áp suất khí nén. Khi khí từ đầu nén đi vào, áp lực thắng lực đàn hồi của lò xo → đĩa van mở. Khi máy ngừng, áp lực giảm → lò xo đẩy đĩa van đóng lại, ngăn dòng khí chảy ngược.
4. Gioăng kín
Đảm bảo không rò rỉ khí tại vị trí tiếp xúc giữa đĩa van và thân van. Thường được làm bằng cao su chịu dầu (NBR), Viton hoặc Teflon, tùy môi trường làm việc.
5. Nắp chụp hoặc thân nối
Một số van có thêm nắp bảo vệ bên ngoài để dễ tháo lắp và kiểm tra định kỳ. Đây cũng là vị trí dễ bị bám bụi, nên cần vệ sinh thường xuyên.
Nguyên lý hoạt động van 1 chiều máy nén khí
Hiểu cơ chế hoạt động giúp kỹ thuật viên nhận biết sớm các dấu hiệu hư hỏng hoặc áp suất bất thường trong hệ thống.
Quá trình hoạt động gồm 2 trạng thái chính:
Khi máy nén đang chạy:
- Piston hoặc trục vít tạo ra dòng khí nén đi qua đường ống vào bình chứa.
- Áp lực khí đẩy đĩa van mở ra, cho phép khí lưu thông một chiều.
- Lúc này, lò xo bị nén lại.
Khi máy nén dừng:
- Áp suất trong bình chứa cao hơn đầu ra máy nén.
- Lò xo giãn ra, đẩy đĩa van đóng kín.
- Khí trong bình không thể chảy ngược về phía đầu nén → bảo vệ toàn bộ hệ thống.
Nhờ nguyên lý đơn giản mà hiệu quả này, van 1 chiều giúp ổn định áp lực trong bình, tránh hiện tượng ngắt/mở liên tục của motor, đồng thời tăng tuổi thọ máy nén khí.
Vai trò quan trọng của van 1 chiều trong hệ thống khí nén
Một hệ thống khí nén dù hiện đại đến đâu cũng không thể thiếu van 1 chiều. Tại MPV, trong quá trình lắp đặt và bảo trì hàng trăm máy nén khí cho nhà máy ở miền Bắc, chúng tôi nhận thấy: hơn 30% sự cố rò rỉ hoặc sụt áp là do van 1 chiều hoạt động không ổn định.
Dưới đây là 4 vai trò cốt lõi mà bạn cần hiểu rõ:
- Ngăn khí nén hồi ngược về đầu nén – tránh áp suất ngược gây vỡ đầu piston hoặc hư cánh trục vít.
- Ổn định áp lực trong bình chứa – giúp hệ thống duy trì hiệu suất nén tối ưu.
- Giảm tải cho motor – khi máy khởi động lại, không phải nén từ áp suất cao.
- Đảm bảo an toàn vận hành – tránh xung áp và rung động trong đường ống.
Dấu hiệu nhận biết van 1 chiều bị hỏng hoặc kém hiệu quả
Sau một thời gian vận hành, van 1 chiều có thể bị bám bụi, gỉ sét, hoặc biến dạng do áp lực cao. Kỹ thuật viên có thể dựa vào một số biểu hiện sau để phát hiện sớm và xử lý kịp thời:
- Bình chứa bị xả áp nhanh bất thường sau khi máy dừng.
- Máy nén khởi động khó hoặc có tiếng “xì hơi” tại đầu ra.
- Áp suất hệ thống dao động liên tục, không giữ được ổn định.
- Có âm thanh va đập nhỏ trong thân van khi máy dừng.
- Khi tháo ra kiểm tra, lò xo yếu hoặc gioăng bị rách.
Nếu gặp các hiện tượng trên, bạn nên thay thế hoặc vệ sinh van 1 chiều ngay, tránh để lâu sẽ ảnh hưởng đến toàn bộ hệ thống.
Cách kiểm tra và bảo dưỡng van 1 chiều đúng kỹ thuật
MPV khuyến nghị khách hàng kiểm tra định kỳ van 1 chiều mỗi 3–6 tháng, đặc biệt với hệ thống khí nén hoạt động liên tục trong nhà máy.
Các bước cơ bản:
- Ngắt nguồn điện và xả áp toàn bộ hệ thống.
- Tháo van khỏi đường ống, quan sát phần thân và đĩa van.
- Dùng dung dịch tẩy rửa nhẹ hoặc dầu chuyên dụng làm sạch bụi bẩn, cặn dầu, rỉ sét.
- Kiểm tra lò xo và gioăng kín: nếu biến dạng hoặc nứt, cần thay mới.
- Tra nhẹ một lớp mỡ chịu nhiệt chuyên dụng tại trục chuyển động.
- Lắp lại đúng chiều mũi tên (hướng dòng khí), siết chặt các ren.
- Chạy thử máy, theo dõi áp suất và tiếng ồn để đảm bảo hoạt động trơn tru.
Việc bảo dưỡng định kỳ giúp kéo dài tuổi thọ van 1 chiều, đồng thời tiết kiệm chi phí sửa chữa lớn trong tương lai.
Các loại van 1 chiều dùng trong máy nén khí hiện nay
Trên thị trường hiện có nhiều loại van 1 chiều khác nhau, MPV tổng hợp 3 dòng phổ biến và hiệu quả nhất:
Van 1 chiều lò xo (Spring check valve)
Loại thông dụng nhất, dùng cho hầu hết máy nén khí piston và trục vít.
Ưu điểm: dễ lắp đặt, phản ứng nhanh, giá thành hợp lý.
Nhược điểm: cần thay lò xo định kỳ sau thời gian dài sử dụng.
Van bi 1 chiều (Ball check valve)
Sử dụng bi tròn thay cho đĩa, chịu áp cao tốt hơn.
Thường dùng trong hệ thống công nghiệp lớn hoặc áp suất >10 bar.
Van đĩa 1 chiều (Disc check valve)
Thiết kế gọn, lưu lượng khí lớn, ít tổn hao áp.
Thích hợp cho hệ thống khí trung tâm có đường ống lớn.
Là đơn vị cung cấp, cho thuê và bảo trì máy nén khí tại Hà Nội và các tỉnh miền Bắc, MPV luôn đặt độ ổn định và an toàn hệ thống lên hàng đầu.
Qua kinh nghiệm thực tế, chúng tôi nhận thấy:
- 70% sự cố máy nén khí dừng đột ngột có liên quan đến vấn đề áp suất hoặc van 1 chiều.
- Van chất lượng kém dễ gây rò khí, làm motor hoạt động quá tải, tốn điện năng.
- Nên chọn van chính hãng từ Ingersoll Rand, Atlas Copco, SMC, Parker… hoặc sản phẩm thay thế chất lượng cao MPV đang phân phối.
MPV không chỉ bán linh kiện mà còn tư vấn, lắp đặt và kiểm định toàn bộ hệ thống khí nén giúp doanh nghiệp vận hành ổn định, tiết kiệm chi phí và đạt hiệu suất tối đa.
Van 1 chiều tuy nhỏ nhưng là “lá chắn” bảo vệ hệ thống khí nén khỏi hư hỏng và thất thoát năng lượng.
Hiểu rõ cấu tạo, nguyên lý hoạt động và cách bảo dưỡng giúp kỹ thuật viên và chủ doanh nghiệp chủ động hơn trong việc duy trì hiệu suất và tuổi thọ máy nén khí.
Nếu bạn đang tìm van 1 chiều chất lượng, lắp đặt máy nén khí đúng chuẩn, hoặc cần kiểm tra hệ thống khí nén định kỳ, hãy liên hệ MPV Group – đơn vị chuyên nghiệp trong lĩnh vực cung cấp, cho thuê và bảo trì máy nén khí công nghiệp tại miền Bắc.
